উপযুক্ত নির্বাচন করতে এসএমসি প্রেস টনেজ, এটি প্রথম ছাঁচনির্মাণ চাপ স্পষ্ট করা প্রয়োজন এসএমসি পণ্য , এবং তারপর এটির উপর ভিত্তি করে, হাইড্রোলিক প্রেসের ব্যবহারের বৈশিষ্ট্য অনুসারে উপযুক্ত SMC প্রেস টনেজ নির্বাচন করুন।
1. SMC পণ্য ছাঁচনির্মাণ চাপ কি?
এর গঠন চাপ SMC (শীট মোল্ডিং কম্পাউন্ড) পণ্যগুলি মূলত স্থাপন করার জন্য প্রয়োজনীয় চাপ এসএমসি ছাঁচ মধ্যে এসএমসি হাইড্রোলিক প্রেস , ছাঁচ বন্ধ বজায় রাখা, এবং তাপ, প্রবাহ, পূরণ, এবং কম্প্যাক্ট এসএমসি শীট ছাঁচের গহ্বরে, শেষ পর্যন্ত পণ্যটি গঠন করে।
2. কিভাবে দ্রুত SMC পণ্যগুলির গঠনের চাপ গণনা করা যায়?
এসএমসি পণ্য তৈরির চাপের জন্য দ্রুত গণনা সূত্র:
F = P × S
দ্রষ্টব্য:
① F: SMC পণ্য কম্প্রেশন ছাঁচনির্মাণের জন্য চাপ প্রয়োজন (টন)
② P: SMC পণ্যের প্রতি ইউনিট এলাকা (টন) ছাঁচনির্মাণ চাপ
বিভিন্ন উপাদানের অনুপাতের কারণে, বিভিন্ন SMC পণ্যের ছাঁচনির্মাণ চাপ পরিবর্তিত হয়, সাধারণত প্রতি বর্গ মিটারে 600 থেকে 1200 টন। সাধারণভাবে বলতে গেলে, চাপ যত বেশি হবে, চূড়ান্ত পণ্যের পৃষ্ঠের গুণমান তত ভালো হবে।
③ S: SMC পণ্যের অভিক্ষেপ এলাকা (m²)
কোর দখল এবং চ্যানেল/চ্যানেল প্রজেকশন সহ চূড়ান্ত পণ্যের প্রক্ষিপ্ত এলাকা, এবং পণ্যের উপাদান ছাড়াই খোলা গর্ত এলাকা কাটা। SMC প্রেসের টননেজ নির্বাচন করার সময় একটি উপযুক্ত নিরাপত্তার বিষয় বিবেচনা করার প্রয়োজনের কারণে, বড়-এরিয়া খোলা ছাড়া, পণ্যের প্রজেক্টেড এলাকাটি দ্রুত গণনা করার সময় খোলার ক্ষেত্রটি উপেক্ষা করা যেতে পারে।
3. SMC প্রেসের টনেজ নির্বাচন
পণ্যের চাপ গণনা করে, হাইড্রোলিক প্রেসের সঠিক টননেজ এর ব্যবহারের বৈশিষ্ট্যের উপর ভিত্তি করে অনুমান করা যেতে পারে।
সাধারণত, একটি হাইড্রোলিক প্রেস দীর্ঘমেয়াদী ব্যবহারের জন্য তার সম্পূর্ণ টনেজের 20% থেকে 80% একটি স্থিতিশীল চাপ পরিসীমা বজায় রাখতে পারে। অতএব, পণ্যের গঠনের চাপ গণনা করার সময়, হাইড্রোলিক প্রেস নির্বাচন করার সময় প্রায় 20% এর মার্জিন অনুমোদিত হওয়া উচিত এবং শিল্পের মান পরামিতিগুলি যতটা সম্ভব নির্বাচন করা উচিত। উদাহরণস্বরূপ, যখন গণনাকৃত গঠনের চাপ 800 টন হয়, তখন 1000 টন হাইড্রোলিক প্রেস বেশি উপযুক্ত।
4. গণনার ধাপগুলি সম্পূর্ণ করুন
① ছাঁচ খোলার দিক থেকে অংশটির অভিক্ষিপ্ত এলাকা S (m ²) পরিমাপ করুন বা আঁকুন। মনোযোগ: যদি অংশটিতে একাধিক বিভাজন পৃষ্ঠ বা একাধিক গহ্বরের ছাঁচ থাকে, তাহলে এটি মোট অভিক্ষিপ্ত এলাকার (প্রতিটি গহ্বরের যোগফল) উপর ভিত্তি করে গণনা করা উচিত।
② গঠনের চাপ p (টন বা পা বা MPa) নির্বাচন করা বা অনুমান করা: এটি সাধারণত উপাদান সরবরাহকারী, প্রক্রিয়া ম্যানুয়াল, বা অনুরূপ ওয়ার্কপিস অভিজ্ঞতা থেকে প্রাপ্ত করা যেতে পারে। SMC এর ছাঁচনির্মাণ চাপ সূত্র, প্রিহিটিং তাপমাত্রা, বেধ, ফাইবার সামগ্রী এবং প্রবাহ বৈশিষ্ট্য দ্বারা ব্যাপকভাবে প্রভাবিত হয়।
③ ফর্মিং চাপ পেতে সূত্রটি প্রতিস্থাপন করুন (টন বা N)।
④ নকশার ফলস্বরূপ বল পেতে একটি নিরাপত্তা ফ্যাক্টর যোগ করুন (সাধারণত 1.1 থেকে 1.3 পর্যন্ত, অনিশ্চয়তা এবং ছাঁচের কাঠামোর উপর নির্ভর করে)।
⑤ প্রয়োজনীয় কম্প্রেসার টনেজ (t) পেতে ফলস্বরূপ বলকে 9806.65 দ্বারা ভাগ করুন।
⑥ একটি প্রেস মেশিন নির্বাচন করার সময়, ছাঁচের সর্বোচ্চ খোলার উচ্চতা, স্ট্রোক, হিটিং/কুলিং প্রয়োজনীয়তা, ধরে রাখার সময় এবং তেল সার্কিটের প্রতিক্রিয়া বিবেচনা করাও প্রয়োজন।
5. সতর্কতা
① অভিক্ষেপ এলাকার সংজ্ঞা : বিভাজন পৃষ্ঠের অংশের সর্বাধিক অভিক্ষেপ ক্ষেত্র ব্যবহার করে (প্রবাহ চ্যানেলের ক্ষেত্রফল এবং ফ্ল্যাশ প্রান্ত তৈরি করবে এমন এলাকা সহ), ফাঁকা জায়গাটি ফাঁকা বা বড় খোলা অংশগুলির জন্য কাটা উচিত। কিন্তু দ্রুত গণনা করার সময়, খোলার এলাকা উপেক্ষা করা যেতে পারে।
② ছাঁচনির্মাণ চাপ পছন্দ : যত বড় তত ভালো; অত্যধিক উচ্চতা ছাঁচের ক্ষতি, অত্যধিক ঝলকানি, পৃষ্ঠের ত্রুটি বা অত্যধিক উপাদান প্রবাহের কারণ হতে পারে। এটি লক্ষ্য বেধ/ঘনত্ব পূরণ এবং অর্জন করার ক্ষমতার উপর ভিত্তি করে হওয়া উচিত।
③ চাপের উপর উপকরণ এবং তাপমাত্রার প্রভাব : উপকরণের সান্দ্রতা এবং প্রসার্য প্রতিরোধ ক্ষমতা বিভিন্ন তাপমাত্রায় ব্যাপকভাবে পরিবর্তিত হয়, এবং প্রিহিটিং তাপমাত্রা, ছাঁচের তাপমাত্রা এবং ফাইবার/ফিলার সামগ্রী প্রয়োজনীয় চাপকে উল্লেখযোগ্যভাবে পরিবর্তন করতে পারে।
④ নিরাপত্তা মার্জিন : প্রকৃত নির্বাচনে, প্রায়শই প্রক্রিয়ার ওঠানামা এবং ছাঁচের ঘর্ষণের মতো কারণগুলিকে কভার করতে 10% থেকে 30% এর মার্জিন যোগ করা হয়।
⑤ ইউনিট রূপান্তর : মিশ্র একক যেমন psi, বার, kgf/cm², টন ইত্যাদি সাধারণত ইঞ্জিনিয়ারিং সাইটে ব্যবহৃত হয়। গণনা করার সময়, ত্রুটিগুলি এড়াতে তাদের একই সিস্টেমে রূপান্তর করা প্রয়োজন।
6. শিল্পে সাধারণ গঠনের চাপ পরিসীমা (রেফারেন্সের জন্য)
| শিল্প | অংশ | রেফারেন্স টনেজ |
| বৈদ্যুতিক শিল্প | ট্রান্সফরমার আবরণ, বৈদ্যুতিক বাক্স, ইত্যাদি | 600 ~ 700 টন |
| শহুরে নির্মাণ | ম্যানহোল কভার, জল ট্যাংক প্যানেল, আবর্জনা বিন, গ্রিল প্যানেল, ইত্যাদি | 600 ~ 700 টন |
| রেল ট্রানজিট | ট্রাকের উপাদান, ট্র্যাক দরজা এবং জানালা, ইত্যাদি | 800 ~ 1000 টন |
| নতুন শক্তির গাড়ি | ব্যাটারি কেস, এনার্জি স্টোরেজ বক্স ইত্যাদি | 800 ~ 1000 টন |
| যাত্রীবাহী গাড়ি | উচ্চ শেষ গাড়ী উপাদান | 1000 ~ 1200 টন |
7. উদাহরণ গণনা
অনুমান: অংশটির অভিক্ষিপ্ত এলাকা হল 5000 সেমি ², এবং প্রক্রিয়া দ্বারা নির্ধারিত গড় গঠন চাপ হল 5Mpa। (দ্রষ্টব্য: এটি একটি উদাহরণ মান, প্রকৃত উপাদান এবং প্রক্রিয়া নির্ধারণ করা হবে)। তারপর:
P=5*10 6 Pa
S=5000/10000=0.5 মি 2
F=P*S=5*10 6 *০.৫=২.৫*১০ 6 N
F=2.5*10 6 N/9806.65 ≈255吨
কারণ:

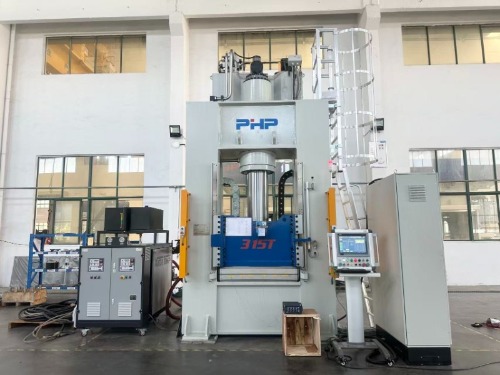

255/315≈81%
255/400≈64%
অতএব, SMC প্রেস নির্বাচন করার সময়, একটি 400 টন প্রেস সবচেয়ে উপযুক্ত।
