পিসিএম (প্রিপ্রেগ কমপ্রেশন মোল্ডিং) একটি উন্নত যৌগিক উত্পাদন প্রযুক্তি যা ব্যবহার করে prepreg উপকরণ কম্প্রেশন ছাঁচনির্মাণের জন্য। পিসিএম কম্পোজিট যেমন সুবিধা অফার লাইটওয়েট গঠন, উচ্চ শক্তি, জারা প্রতিরোধের, এবং ব্যতিক্রমী স্থায়িত্ব .
এই প্রক্রিয়াটি নতুন শক্তির যানবাহন, শক্তি সঞ্চয় ব্যবস্থা এবং বিভিন্ন শিল্প সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় এবং পরবর্তী প্রজন্মের উচ্চ-পারফরম্যান্স উপকরণগুলির জন্য একটি মূল উন্নয়ন দিক হয়ে উঠেছে।
1. কাঁচামাল
দ্রুত নিরাময়কারী থার্মোসেট প্রিপ্রেগ প্রযুক্তি—বিশেষভাবে ব্যাটারি প্যাক উপরের কভারের মতো স্বয়ংচালিত উপাদানগুলির জন্য তৈরি করা হয়েছে—অত্যন্ত পরিপক্ক হয়ে উঠেছে এবং দ্রুত-চক্র কম্প্রেশন ছাঁচনির্মাণ উৎপাদনের চাহিদা সম্পূর্ণরূপে পূরণ করে।

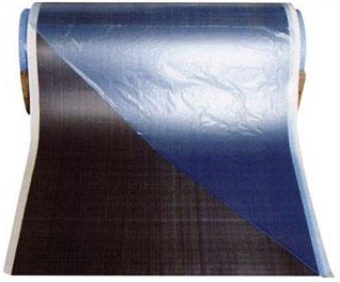

- প্রিপ্রেগ উপাদানের বৈশিষ্ট্য:
নিরাময় সময়: 4-5 মিনিট
উত্পাদন চক্র: প্রতি অংশে 6-10 মিনিট
শিখা প্রতিরোধী গ্রেড: UL 94 V-0 (2017)
RoHS সার্টিফিকেশন মেনে চলে
- PCM, এসএমসি এবং LFT-D-এর মধ্যে পার্থক্য:
শক্তিবৃদ্ধি:
PCM ক্রমাগত বোনা কাচের কাপড় ব্যবহার করে, যখন SMC এবং LFT-D কাটা ফাইবার ব্যবহার করে।
ম্যাট্রিক্স রজন:
পিসিএম ইপোক্সি রেজিনের উপর ভিত্তি করে, অসম্পৃক্ত পলিয়েস্টার রজন (এসএমসি) এবং পিপি রজন (এলএফটি-ডি) এর তুলনায় ভাল কার্যক্ষমতা প্রদান করে।
ছাঁচনির্মাণের সময় উপাদান প্রবাহ আচরণ:
পিসিএম ছাঁচনির্মাণে, তন্তু প্রবাহিত হয় না; উপাদানের চারপাশে শুধুমাত্র একটি ছোট পরিমাণ রজন স্থানীয়ভাবে প্রবাহিত হয়।
2. ছাঁচ
যখন পিসিএম কম্প্রেশন ছাঁচনির্মাণ প্রক্রিয়া প্রমিত ভর উৎপাদনে প্রবেশ করে, তখন ইস্পাত ছাঁচ উত্পাদন প্রযুক্তি অপরিহার্য হয়ে ওঠে। ছাঁচের মূল উপাদানটি সাধারণত P20 ইস্পাত, যা দীর্ঘমেয়াদী স্থায়িত্ব এবং স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
- ইস্পাত ছাঁচ বৈশিষ্ট্য:
উচ্চ শক্তি এবং দীর্ঘ সেবা জীবন (≥100,000 অংশ), ব্যাপক উত্পাদন জন্য উপযুক্ত
দুটি কাঠামোগত বিকল্প সহ উচ্চ খরচ: স্থানান্তর ছাঁচ বা বন্ধ ছাঁচ
দীর্ঘ উত্পাদন চক্র, প্রায় 60 দিন প্রয়োজন
দৈনিক আউটপুট: প্রতি ছাঁচ সেট 80-120 সেট (জোড়া ছাঁচ)

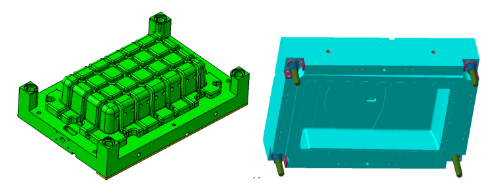

- প্রধান ছাঁচ

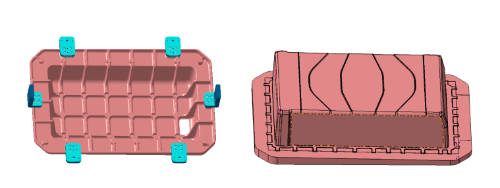

- স্থানান্তর ছাঁচ

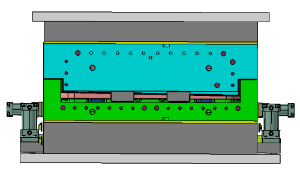

- একত্রিত করার পরে ছাঁচ
ছাঁচ ব্যবহার স্কিম: এক প্রধান ছাঁচ চার স্থানান্তর ছাঁচ
ব্যবহার করুন ফাইবারসিম সফটওয়্যার প্লাই ডেভেলপমেন্ট ড্রয়িং তৈরি করতে, সক্রিয় করা prepreg উপকরণ সুনির্দিষ্ট কাটিয়া .

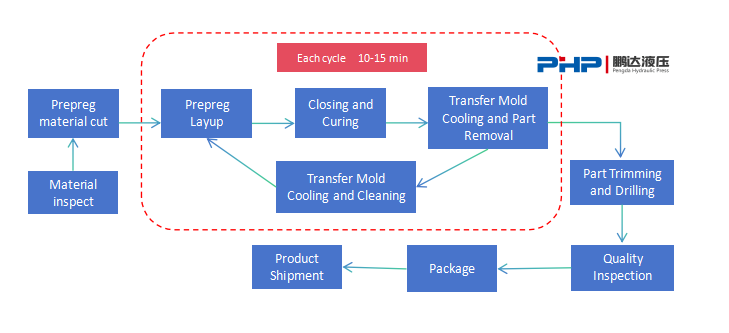

ঘূর্ণন মধ্যে 4-5 স্থানান্তর ছাঁচ অপারেট, একটি উত্পাদন চক্র অর্জন 10-15 মিনিট .
3. PCM কম্প্রেশন ছাঁচনির্মাণ প্রেস

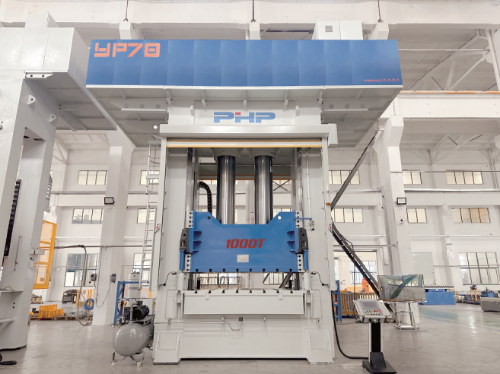

দ PCM সার্ভো কম্প্রেশন ছাঁচনির্মাণ প্রেস একটি সার্ভো মোটর দ্বারা চালিত একটি উচ্চ-নির্ভুল যৌগিক গঠন মেশিন। এর কাজের নীতির মধ্যে রয়েছে পূর্ব-গঠিত প্রিপ্রেগ উপাদানকে উত্তপ্ত ছাঁচে স্থাপন করা। পিসিএম প্রেস দ্রুত ছাঁচ বন্ধ করে, চাপ তৈরি করে, প্রিপ্রেগের দ্রুত নিরাময় সক্ষম করে এবং অবশেষে অংশ অপসারণের জন্য ছাঁচটি খুলে দেয়। এটি একটি বিশেষ হাইড্রোলিক সিস্টেম যা দক্ষ এবং স্থিতিশীল যৌগিক ছাঁচনির্মাণের জন্য ডিজাইন করা হয়েছে।
- পেংদার পিসিএম সার্ভো কমপ্রেশন মোল্ডিং প্রেসের সুবিধা:
দৃঢ় ফ্রেম গঠন ভাল সামগ্রিক মেশিন অনমনীয়তা নিশ্চিত করে
সার্ভো চালিত সিস্টেম উল্লেখযোগ্যভাবে শক্তি খরচ হ্রাস
শূন্য কম্পন সঙ্গে মসৃণ অপারেশন উচ্চ নির্ভুলতা ছাঁচনির্মাণ জন্য
ইন্টিগ্রেটেড পাইপিং সিস্টেম কার্যকরভাবে তেল ফুটো ঝুঁকি হ্রাস
ঐচ্ছিক ইন্টিগ্রেটেড হিটিং সিস্টেম নমনীয় গ্রাহক কনফিগারেশনের জন্য
ঐচ্ছিক দুই-স্তরের প্ল্যাটফর্ম ডিজাইন মেঝে স্থান দক্ষ ব্যবহারের জন্য
- হিটিং কন্ট্রোল সিস্টেম
PCM কম্প্রেশন প্রেস প্রদান করার সময়, পিএইচপি প্রেস একটি ঐচ্ছিক তেল-ভিত্তিক ছাঁচ গরম করার নিয়ন্ত্রণ ব্যবস্থা অফার করে। ছাঁচের তাপমাত্রা নিয়ন্ত্রক (MTC) প্রেসের দ্বিতীয়-স্তরের প্ল্যাটফর্মে স্থাপন করা যেতে পারে, কার্যকরভাবে স্থল স্থান সংরক্ষণ করে।
তেলের আউটলেট লাইন অনমনীয় পাইপ ব্যবহার করে সংযুক্ত করা হয়, যখন ছাঁচের সাথে সংযোগ নমনীয় পায়ের পাতার মোজাবিশেষ ব্যবহার করে।
গরম পায়ের পাতার মোজাবিশেষ ভাল সুরক্ষার জন্য স্লাইডে একটি স্টিলের ড্র্যাগ চেইনের মধ্যে রাখা হয়।
সমস্ত গরম করার পাইপলাইন দিয়ে মোড়ানো হয় তাপ নিরোধক অপারেটরদের উচ্চ-তাপমাত্রার আঘাত প্রতিরোধ করতে।
দ্রুত সংযোগ গরম করার কাপলিং স্লাইড এবং বোলস্টার উভয়েই সংরক্ষিত, ছাঁচ এবং MTC এর মধ্যে দ্রুত সংযোগ সক্ষম করে।
- ইন্টিগ্রেটেড উত্পাদন লাইন সমাধান
স্বয়ংক্রিয় কাটিং মেশিন:
সামঞ্জস্যপূর্ণ উত্পাদন চক্র সময় নিশ্চিত করে prepreg উপকরণ দ্রুত এবং সুনির্দিষ্ট কাটিং সক্ষম করে।
ট্রান্সফার রোবট / প্রিফর্মিং সিস্টেম:
একাধিক স্থানান্তর ছাঁচ উচ্চ-তাপমাত্রার অবস্থার অধীনে দ্রুত এবং সঠিকভাবে পরিবহণ এবং অবস্থান করা হয়।
কম্প্রেশন প্রেস এবং ছাঁচের তাপমাত্রা নিয়ন্ত্রক:
স্থিতিশীল এবং দক্ষ PCM ছাঁচনির্মাণ অর্জনের জন্য ডাউনস্ট্রিম সরঞ্জামগুলির সাথে একীভূত।
লেজার ট্রিমিং এবং ড্রিলিং মেশিন:
অবিচ্ছিন্ন-ফাইবার প্রিপ্রেগ অংশগুলিতে 20 মিমি প্রসেস অ্যালাউন্সের সুনির্দিষ্ট কাটিং প্রদান করে।

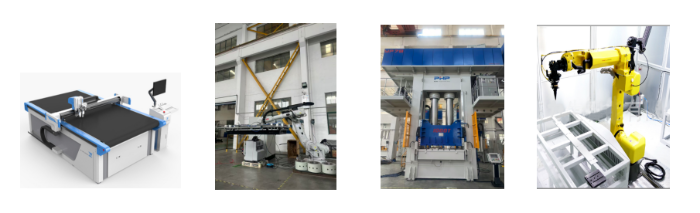

স্বয়ংক্রিয় কাটিং মেশিন পরিবহন রোবোটিক আর্ম PCM প্রেস অয়েল হিটার লেজার ট্রিমিং এবং ড্রিলিং
4. কর্মক্ষমতা তুলনা: PCM, LFT-D, এবং SMC
তিনটি প্রক্রিয়া জুড়ে ব্যাটারি প্যাকের উপরের কভার পারফরম্যান্সের তুলনা
| কর্মক্ষমতা | PCM | LFT-D | SMC |
| ঘনত্ব g/cm3 | 1.95-2.0 | 1.2 | 1.85 |
| পণ্য বেধ মিমি | 0.9-1.5 | 3-3.5 | 2.5-3 |
| গড় আঞ্চলিক ওজন g/m2 | 1.67-2.28 | 3.6-4.2 | 4.63-5.55 |
| প্রসার্য শক্তি এমপিএ | 400 | 60-80 | 80-120 |
| নমনীয় শক্তি এমপিএ | 600 | 90-110 | 80-120 |
| রজন অভিন্নতা | ইউনিফর্ম | রজন সমৃদ্ধ প্রান্ত | রজন সমৃদ্ধ প্রান্ত |
| সারফেস কোয়ালিটি | মসৃণ | ফাইবার ভাসমান | পৃষ্ঠের উপর প্রবাহের চিহ্ন |
- পিসিএম ব্যাটারি প্যাক আপার কভারের সুবিধা
বেধ হ্রাস ≥ 52%
ওজন হ্রাস ≥ 36%
প্রসার্য লোড ক্ষমতা ≥ 20% দ্বারা উন্নত হয়েছে
ফ্লেক্সাল লোড ক্ষমতা ≥ 33% দ্বারা উন্নত হয়েছে
ন্যূনতম রজন প্রবাহ, অভিন্ন রজন বিতরণ নিশ্চিত করে
কোন পৃষ্ঠ ফাইবার ভাসমান বা প্রবাহ চিহ্ন
দ PCM সার্ভো কম্প্রেশন ছাঁচনির্মাণ প্রেস থেকে PHP (PENGDA হাইড্রোলিক প্রেস) উচ্চ দক্ষতা, শক্তি সঞ্চয়, উচ্চ-নির্ভুলতা নিয়ন্ত্রণ, এবং অসামান্য নির্ভরযোগ্যতাকে একীভূত করে, উচ্চ-সম্মিলিত উপাদান ছাঁচনির্মাণের জন্য উন্নত সমাধান প্রদান করে। একটি ফুল-সার্ভো ড্রাইভ সিস্টেম দ্বারা চালিত, এটি উল্লেখযোগ্যভাবে শক্তি খরচ হ্রাস করে, যখন এর উদ্ভাবনী কাঠামোগত নকশা-কঠোর ইউরোপীয় উত্পাদন মানগুলির জন্য নির্মিত-অসাধারণ অপারেশনাল স্থিতিশীলতা স্থান ব্যবহার নিশ্চিত করে।
দ equipment is particularly well-suited for the fast-cycle molding of পিসিএম ব্যাটারি প্যাক উপরের কভার নতুন শক্তির যানবাহনে ব্যবহৃত হয়। এর বাইরে, এটি স্বয়ংচালিত, মহাকাশ, রেল ট্রানজিট এবং শহুরে অবকাঠামোতে ব্যাপকভাবে প্রয়োগ করা হয়েছে, যা একাধিক শিল্প জুড়ে এন্টারপ্রাইজগুলিকে সাহায্য করার জন্য শক্তিশালী প্রযুক্তিগত সহায়তা প্রদান করে। এটি শিল্প আপগ্রেডিং এবং লাইটওয়েট উন্নয়ন প্রচারের জন্য একটি আদর্শ পছন্দ হিসাবে দাঁড়িয়েছে৷
